木質手撈(抄)網製作 DIY Wooden Fishing Net

這禮拜終於將手撈網做好了,真是花費了一番的功夫及時間,之前有買過現成的手撈網,但是都太大了,所以才會自行DIY製作,我在這裡提供給大家參考製作方法及步驟。


一、材料:

  • 檜木邊條:一般在木材行都可以找的到,一條大約270公分左右,可以裁切成三塊各90公分的長度使用。為什麼選擇檜木邊條呢?因為再加工的時候比較經得起烘烤彎折,不容易斷裂。
  • 實心檜木板塊:可以使用實心檜木地板代替使用,可以至木材行詢問看看有沒有不要的檜木地板,也可以使用其他的杉木木板使用。有一點需要注意的,木板的厚度需要跟邊條的寬度差不多,如此握感比較一致,若是沒辦法找到一樣的,就必須退而求其次,選擇比邊條寬度小的木板厚度,在製作時研磨檜木邊條與木板厚度相同即可,研磨邊條比木板容易許多也比較平整。
  • 漁網:可以使用洗衣網袋代替,若是覺得洗衣網袋容易破,可以選擇大尺寸折疊起來縫製,如此兩層或四層的厚度相信就不容易破了。當然也可以向釣魚店家購買或自行縫製漁網皆可。
  • 魚線:主要是固定漁網使用,我這裡使用兩組魚線綁製,一為100線,二為魚線直徑0.35mm100線的作用是固定著漁網,另一個則是固定100線。
  • 銅釘:用來補強把手與邊條之間的強度。
  • C型鉤、活頁圈:做為掛吊作用,可與失手繩一起使用。
  • 木質專用補土:修補凹洞缺陷,及覆蓋住銅釘。
  • 木質專用60分鐘黏膠:將邊條做兩層或三層的黏著,或與把手部份做黏著。
  • 快乾膠:將邊條與把手定型,增加硬度,防止水分滲透。
  • 透明漆:使木頭光亮增加色澤並保護木頭表面,同樣也有防水的效果。
  • 慢乾型AB膠:主要作用是防止水分滲透,有較高的Q度,使木材不容易碰傷。一般AB膠都是快乾型的,其實製作釣竿時塗在絲導環上的專用膠也是AB膠的一種,這是屬於慢乾型的,在這提供參考選擇。過於黏稠可使用溶劑稀釋塗抹。

二、工具:有些工具請參考 路亞DIY製作之工具篇


1.鋸子  2.美工刀 3.雕刻機  4.鉗子 5.砂紙

6.美術筆 7.調色盆 8.1mm鑽頭 9.鐵鎚


10.尼龍包捆線:主要固定邊條與邊條間的黏著或邊條與把手間的黏著。由於木質專用膠需要固定兩三天的時間才會完成黏著,所以我們需要使用此項來固定。


11.IC用熱風槍或噴燈:其功能是烘烤邊條使其彎曲變形。



1.洗衣網袋 2.尼龍綑綁線 3.亮光漆 4.木質專用黏膠 5.木質專用補土 6.慢乾型AB膠(釣竿專用膠) 7.0.35mm魚線 8.100磅線 9.檜木邊條 10.C型鉤 11.銅釘 12.活頁、卡片圈


三、製作步驟:


1.把手的設計、描繪及測試:

把手的形狀千奇百怪,可以參考網路上販售的樣式或自行設計皆可,在這裡我建議初學者可以由Y型把手製作開始,由於檜木邊條烘烤彎曲成橢圓形是比較容易的,r型的需要一些技巧去修補缺陷。把手形狀畫完之後,依其形狀使用厚紙板剪下,將他握在手上試試看是否符合你的需求。



2.握把切割削磨成型:

測試好的厚紙板放在木板上描繪形狀,使用鋸子、刀子及砂紙將木板製作成型。

製作要領是裁切在描邊的外圍,再使用砂紙將其研磨與描邊一致。砂紙的號數是越粗的越小,反之號數越大越細。


3.烘烤檜木邊條成型:

這裡是使用90公分的檜木邊條製作成網框,由於圓周長為直徑 x π,所以網框的直徑大約是30公分左右,如果要更小或更大,可以修改邊條的長度即可。

製作的要領是不要離火源太近,不管你是使用什麼火源來製作,要注意火源與邊條間的距離,且最好是在火源的兩側進行烘烤,火源上方熱度太強烈,燒焦的機會越大,側邊是比較穩定的熱度;熱風槍是例外,原因是熱風槍是由熱空氣提供溫度,熱風槍出口前方熱空氣較穩定,只需要注意距離。

怎樣的距離是剛好的呢?感覺邊條稍微有灰色烤到的現象再往後一點,不用擔心溫度不夠,等待一陣子之後邊條就會發熱,隨著你的施力而彎曲。注意不要馬上碰觸烘烤的部份,會燙傷的。

烘烤的過程隨時與你的把手接合做對比,是否有了你所想要的彎度及形狀,記得第一隻邊條要超出你的把手底部一點,因為第二隻邊條製作時會往內縮一點。第二隻邊條製作時要時常與第一隻邊條做結合比對,看是否有吻合第一隻邊條的彎度。

邊條烘烤則是選擇邊條的底部或粗糙面作為烘烤面,比較不會再塑型的時候斷裂,由於這個原因,邊條無法塑型為S型,所以r型握把的上方必須有一個平面使邊條可以放上去。如下圖所示。




4.邊條雙層黏接:

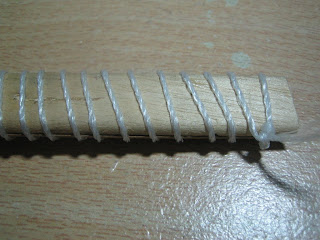

邊條厚度比較薄所以容易彎曲塑型,但是對於網框的強度而言有點薄弱,所以使用兩個烘烤塑型完成的邊框使用木質專用黏膠將其黏固,並使用尼龍綑綁線捲繞固定,越用力綑綁越好,不用害怕會傷損邊條邊緣,後面會使用補土修補。放置兩三天的時間後,拆下綑綁線修整一下餘膠進行下一步驟。




5.邊條與把手黏結:

一樣塗抹木質專用黏膠將把手與邊條黏接,同樣使用尼龍綑綁線固定。把手底部與外側邊條(第二隻邊條)底部對齊,等待兩三天乾燥後,再使用砂紙將撈網底部磨平即可。


6.銅釘補強邊條與握把結合:

為了避免網魚時,需要承受魚體的重量,使得把手與網框分離,因此我們使用銅釘補強把手與邊條間的結合,這裡需要注意的是銅釘較軟,使用鐵鎚敲打時需要注意力道與垂直度,不然容易打彎掉,如果不小心打彎了,看是否可以輕易拔出,若不行則槌打彎掉的部份埋進邊條中,後續再使用補土修整。


7.製作網框外側凹槽:

這個目的是讓100磅線可以固定在網框外側使其夾住網子固定。所以需要在邊條中心位置挖一個環繞網框的凹槽,可使用三根釘子來做為此項凹槽工具,將兩根釘子釘在與邊條同寬凹槽工具木板上,另一個釘子釘在兩根的中間,請參考下圖作法。刻刮深度為100磅線線徑。




8.木質專用補土填充凹洞及補強缺陷:

使用砂紙將剛完成的撈網粗胚研磨平整,若是無法研磨或凹洞的地方使用補土填充,使用補土時請穿戴手套,因補土仍有溶劑,傷害皮膚,其他注意事項請參考補土的使用說明。

製作要領是補土切薄一點,慢慢的填補修整,由於補土硬化時間很快,一塊塊小小的填補也比較可以達到要求,補強的地方也可以使用補土填充,如:r型把手與邊條間的落差補強,銅釘遮蓋等。補土完成後靜置半天至一天的時間使其乾燥,然後再使用細砂紙研磨,若仍有缺陷再行補土一次。


9.快乾膠塗抹硬化木材:

補土修整之後大致的形狀已經完成,接下來就是上漆防水的階段,先使用快乾膠塗抹木材的表面使其滲透木材裏面,注意小心使用塗抹,全部塗抹乾燥完成後,使用細砂紙研磨使其平滑,再使用抹布擦拭粉粒,手指撫摸撈網表面是否有粗糙處,再行塗抹研磨之。


10.亮光漆塗抹:

擦拭乾淨之後,撈網全部塗抹亮光漆,使木質光亮;更要求完美則可以使用木材專用塗料,塗抹使撈網的顏色上下相同,再使用亮光漆保護塗料及使其光亮。

塗抹要領為在燈光下塗抹亮光漆,塗抹前與後在燈光下容易辨識。


11.把手底部裝上C型鉤:

C型鉤使用箝子將他彎成圓形吊鉤,使用小於C型鉤的鑽頭,鑽出適當的長度,在將C型鉤旋轉裝上。




12.AB膠塗抹:

執行最後的塗裝,使用慢速型AB膠調置在調色盆中,可加上溶劑稀釋濃度,使用扁型畫筆塗抹撈網,盡量不要產生泡沫或AB膠過多流動的現象,吊掛一兩天時間使其乾燥。


13.製作100磅線綁置固定孔:

此目的為使用0.35mm魚線可穿越返回繞著100磅線使之固定。使用1mm大小的鑽頭,在網框外側凹槽中鑽洞使其穿越網框,並在固定的距離下再次鑽孔,使孔洞沿著網框鑽製。


14.縫製魚網:

將洗衣網袋圍繞成網框的大小,若是太大則使用針線將洗衣網袋縫製縮小。網子的顏色可以使用熱染料染成其他顏色,大家可以收尋網路即可。現成魚網或縫製完成的網子,套在網框上面使之包覆住網框,魚網放置可以使用洗衣夾固定位置,固定完成後就可以執行縫製的步驟。先將100磅線前端打一個結拉緊,然後在握把下方第二個綁製固定孔由網框內而外穿越孔洞,0.35mm魚線前端綁在100磅線活結後端固定,並在第三個綁製固定孔執行穿越返回圍繞100磅線的動作,細節請參考下圖,綁製過程中都需要拉緊魚線使其固定魚網,綁製到最後一個孔洞時,100磅線由外而內穿越孔洞與0.35mm魚線綁緊後,再穿越第一個孔洞與自己打結固定,這樣就完成了縫製的動作。




最後在撈網的頂部裝上活頁圈,就可以與磁鐵扣相接,完成了整個木質手撈網的製作。





做完一個之後,可能要很久才會有動力再製做下一個DIY製品了。

實在是太累花時間。

適合有時間有閒的人嘗試。

恭喜你有耐心的看完,謝謝。


PS:有興趣的人可以到下面網址觀看不一樣的製作方式。

http://homepage3.nifty.com/manasan/diy/net.htm

http://w01.tp1.jp/~a341561481/newpage31I.html

或者Google一下『自作 ランディングネット』就會有許多資訊可以提供參考。

2009年3月4日 星期三

磁力煞車VS離心力煞車

市面上有許多不同的路亞捲線器,但是還是主要分成兩大煞車系統,一是離心力煞車,另一個是磁力煞車,由於我這兩個系統都有買,所以可以依照使用感覺及他們的結構分析一下優缺點。

一、離心力煞車:顧名思義,就是靠線杯的旋轉,使得離心煞車粒子與杯壁摩擦產生煞車。
  • 優點:假餌飛行距離較遠,煞車力隨著飛行的距離自動調整煞車力值,產生非線性煞車力值。
  • 缺點:不適合微物拋投,原因是離心煞車力值是由拋出的力道控制,微物拋投力道較小,因此無法產生細微的煞車力值。
二、磁力煞車:主要是靠控制磁力的大小,吸引線杯產生煞車的力道。
  • 優點:適合微物拋投,由於磁力煞車是固定的煞車力道,對微物來說可以調整至細微的煞車值。
  • 缺點:重物拋投距離較短,原因是重物拋投的慣性力道較強,由於磁力煞車力道固定,相對於離心煞車的非線性煞車而言,磁力煞車就會多損耗能量,使得拋投距離變短。
